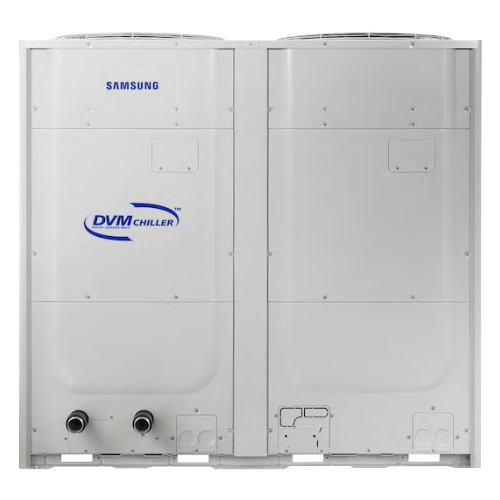

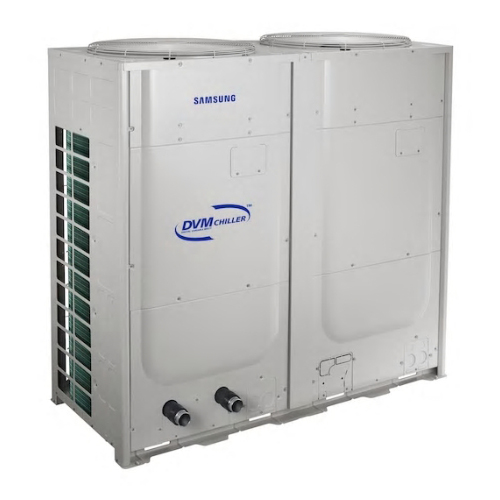

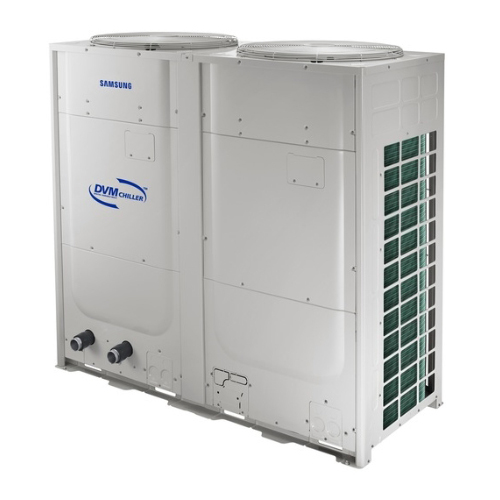

DVM 칠러
모듈 조합으로 용량 확장 용이
고효율 제품으로 난방 신뢰성 우수 Compact한 Size로 설치 및 반송 용이
42.0kW, 일반전원 |
42.0kW, 공장전원 |
56.0kW, 일반전원 | 56.0kW, 공장전원 | 70.0kW, 일반전원 | 70.0kW, 공장전원 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
|---|
| 전원사양 [ø, #, V, Hz] | 3,4,380,60 | |
|---|---|---|
| 구분 | HEAT PUMP | |
| 성능 | 마력 | 15 HP |
| Ton | 12 USRt | |
| 정격 냉방 [kW] | 42.0 kW | |
| 정격 난방 [kW] | 42.0 kW | |
| 소비 전력 | 정격 냉방 | 10.77 kW |
| 정격 난방 | 10.37 kW | |
| 효율 | 냉방 | 3.90 EER |
| 난방 | 4.05 COP | |
| 압축기 | 형식 | Scroll Inverter |
| 오일 종류 | PVE | |
| 운전 전류 | 정격 냉방 | 18.0 A |
| 정격 난방 | 7.3 A | |
| 최대 | 32.0 A | |
| 차단기 (MCCB+ELB)/(ELCB) | 40 A | |
| 송풍기 | 모터 형식 | Propeller |
| 모터 출력 (W × n) | 630 x 2 W | |
| 풍량 | 364(182 x 2) | |
| 최대 기외정압 (mmAq) | 8.0 mmAq | |
| 수측 열교환기 | 형식 | Brazing Plate |
| 유량 (냉방/난방) | 120 / 120 LPM | |
| 수두 손실 | 60 kPa | |
| 최대 안전 압력 | 1.0 Mpa | |
| 배관 연결 방식 | FLANGE | |
| 연결 배관경 (입구/출구) | 40 A | |
| 수량 | 2 EA | |
| 배선 | 전원선 K(IEC) 60245-4 IEC66 | 6 ㎟ |
| 통신선 | 0.75 ~ 1.5 ㎟ | |
| 냉매 | 종류 | R-410A |
| 충진량 | 18.0 kg | |
| 본체 치수 | 제품 중량 | 446 kg |
| 포장 중량 | 468 kg | |
| 제품 치수 (가로x높이x깊이) | 1,795 x 1,695 x 765 mm | |
| 포장 치수 (가로x높이x깊이) | 1,900 x 1,887 x 919 mm | |
| 사용 온도 범위 | 냉방 외기온도 | -15 ~ 48 ℃ |
| 난방 외기온도 | -25 ~ 43 ℃ | |
