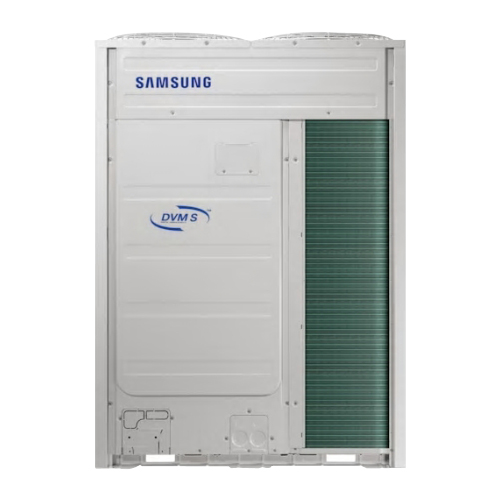

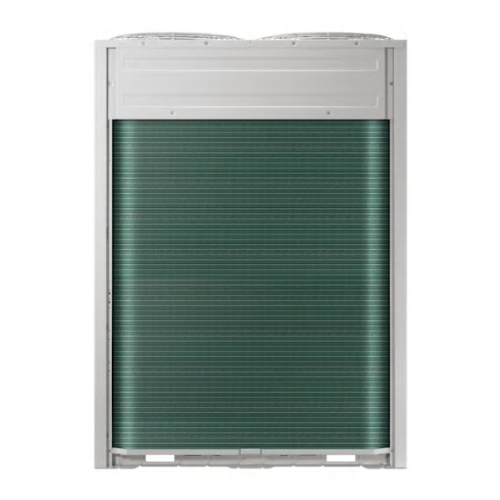

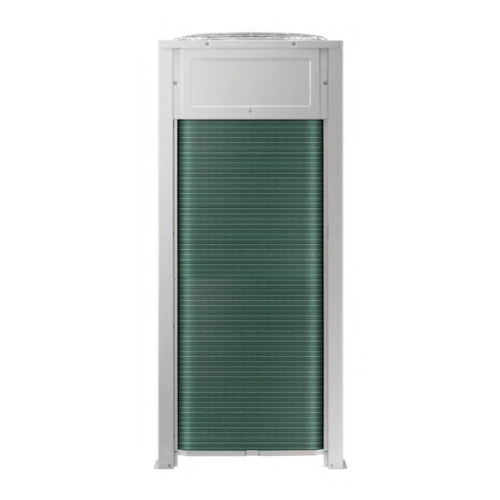

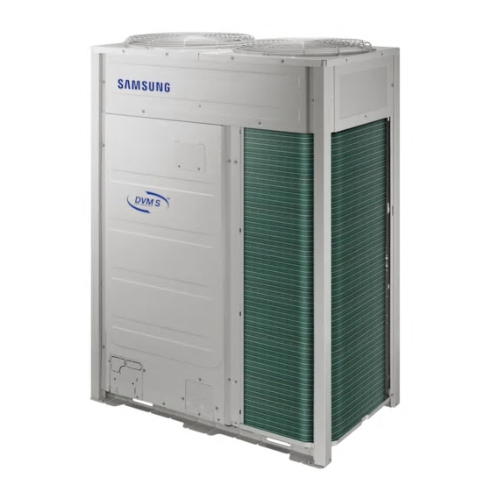

대형건물용 실외기 DVM S 표준형
빌딩, 오피스텔, 상가 등 다양한 현장 추천
고효율 에너지 절감 효과 스마트 압축기 및 인버터 기술 적용
23.0kW | 29.0kW | 34.8kW | 40.6kW |
46.4kW
52.2kW | 58.0kW | 63.8kW | 69.6kW | 75.4kW 78.4kW | 84.0kW |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
|---|
| 전원사양 [ø, #, V, Hz] | 3,4,380,60 | |
|---|---|---|
| 구분 | HEAT PUMP | |
| 성능 | 정격 냉방 [kW] | 84.0 kW |
| 정격 난방 [kW] | 94.5 kW | |
| 저온난방 -15℃ [kW] | 78.0 kW | |
| 소비 전력 | 통합 냉방 소비전력 | 6.19 kW |
| 통합 난방 소비전력 | 31.38 kW | |
| 저온 난방 소비전력 (-15℃) | 38.00 kW | |
| 효율 | 에너지 소비효율 등급 | - |
| 냉난방 효율 | 5.19 EERa | |
| 통합 냉방 효율 | 7.679 IEER | |
| 통합 난방 효율 | 2.709 COP | |

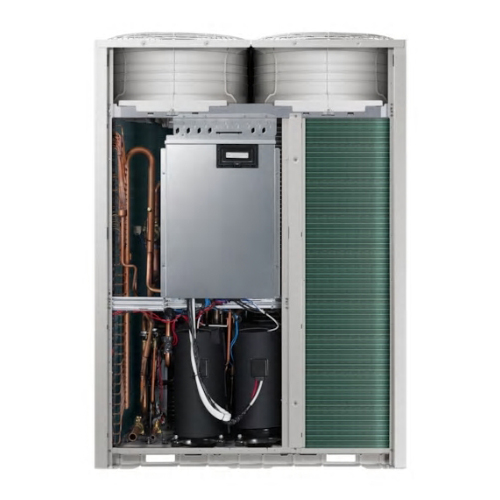

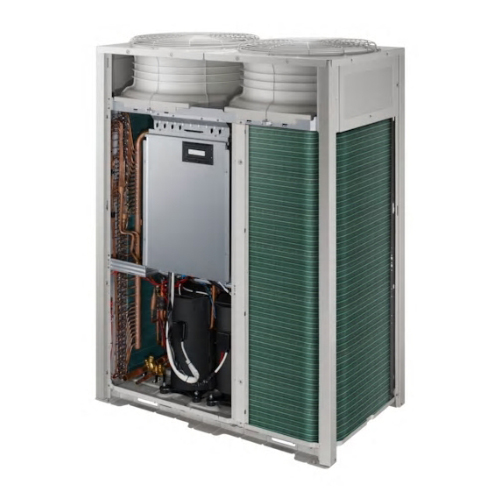

| 압축기 | 형식 | SSC Scroll x 2 |
| 오일 종류 | PVE | |
| 운전 전류 | 정격 냉방 | 56.00 A |
| 정격 난방 | 45.60 A | |
| 최대 | 68.0 A | |
| 차단기 (MCCB+ELB)/(ELCB) | 75 A | |
| 송풍기 | 형식 | Propeller |
| 출력 (W x n) | 620 x 2 W | |
| 풍량 | 340 CMM | |
| 최대 기외정압 (mmAq) | 8 mmAq | |
| 배관 | 액관 지름 (Φ, mm) | 19.05 mm |
| 가스관 지름 (Φ, mm) | 34.92 mm | |
| 고압가스관 지름 (Φ, mm) | - | |
| 장배관 설치한계(상당배관) | 200(220) | |
| 고낙차 배관 설치한계 (순낙차) | 110(110) | |
| 배선 | 전원선 K(IEC) 60245-4 IEC66 | 16 ㎟ |
| 통신선 | Min. 0.75 ㎟ | |
| 냉매 | 종류 | R410A |
| 충진량 | 14.0 kg | |
| 본체 치수 | 제품 중량 | 350 kg |
| 포장 중량 | 372 kg | |
| 제품 치수 (가로x높이x깊이) | 1,295 x 1,795 x 765 mm | |
| 포장 치수 (가로x높이x깊이) | 1,363 x 1,987 x 832 mm | |
| 사용 온도 범위 | 냉방 | -5 ~ 48 ℃ |
| 난방 | -25 ~ 24 ℃ | |
